J41F4-16、J41F46-16 型襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
　　
　　執行標準
　　
　　設計規范：GB/T 12233 GB/T 12235
　　
　　結構長度：GB/T 12221
　　
　　連接法蘭：JB/T 78 JB/T 79
　　
　　試驗與檢驗：GB/T 13927
　　
　　產品標識：GB/T 12220
　　
　　供貨規范：JB/T 7928
　　
　　產品型號

襯里、閥座	型號
PTFE(F4)	J41F4-16
FEP(F46)	J41F46-16

　　
　　產品性能規范

襯氟截止閥性能規范
型號		J41F4-16、J41F46-16
公稱壓力（MPa）		1.6
密封試驗壓力（MPa）		1.76
殼體試驗壓力（MPa）		2.4
適用溫度（℃）		≤150℃
材料	閥體、閥瓣、閥蓋	HT200襯氟
	填料	聚四氟乙烯
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	HT200襯氟
	墊片	聚四氟乙烯

　　
　　主要外形連接尺寸

襯氟截止閥尺寸(mm)
規格		L	D	D1	D2	f	b	z-d	D0	H1	H2
DN	NPS	1.0MPa/1.6MPa
15	1/2	90	95	65	45	2	14	4-14	100	240	265
20	3/4	95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1/1/4	105	135	100	78	2	18	4-18	120	260	290
40	1/1/2	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	335
65	2.5	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835

　　

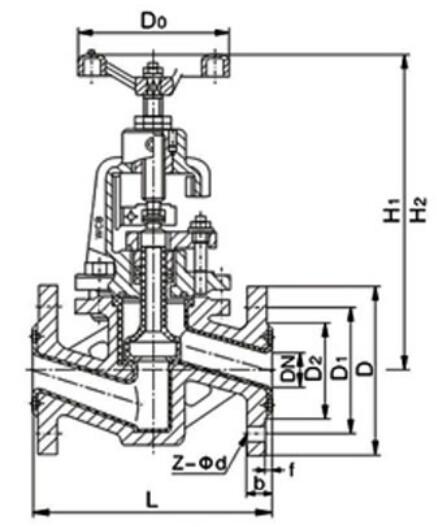

　　結構圖片
