產品用途
　　排渣閘閥適用于火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物
　　
　　執行標準
　　設計規范：GB/T 12234
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79
　　試驗與檢驗：JB/T 9092
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220

　　產品型號

材質	型號
	手動	電動
WCB	PZ41H-16C,PZ41H-25,PZ41H-40,PZ41H-64	PZ941H-16C,PZ941H-25,PZ941H-40,PZ941H-64

　　
　　產品性能規范

公稱壓力（MPa）
殼體強度試驗	1	1.6	2.5	4	6.4
密封試驗	1.5	2.4	3.8	6	9.6
上密封試驗	1.1	1.8	2.8	4.4	7
氣密封試驗	1.1	1.8	2.8	4.4	7
適用范圍
產品類型	適用溫度（℃）			適用介質
碳鋼型	≤300			灰渣水混合物（灰水比 1:1:5 最大粒度≤50mm）

　　
　　產品主要連接尺寸

PN16/PN25 排渣閘閥主要外形尺寸（mm）
DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	102	99	20	4×18	3	420	335
80	280	200	133	132	22	8×18	3	615	510
100	300	220	180	158	24	8×18	3	805	685
150	350	285	240	212	28	8×22	3	952	790
200	400	340	295	268	30	12×22	3	1085	885
250	450	405	355	320	32	12×26	3	1235	1015
300	500	460	410	370	34	12×26	4	1450	1190
350	550	520	470	430	38	16×26	4	1640	1350
400	600	580	525	482	40	16×30	4	1798	1460
450	650	640	585	532	44	21×30	4	1980	1620
500	700	715	650	585	46	20×33	4	2190	1800
PN40 排渣閘閥主要外形尺寸（mm）
DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	165	125	88	20	4×18	3	444	340
80	310	200	160	121	22	8×18	3	636	508
100	350	235	190	150	24	8×22	3.5	930	680
150	450	300	250	204	30	8×26	3.5	984	800
200	550	375	320	260	38	12×30	3.5	1094	875
250	650	450	382	313	42	12×33	3.5	1270	1010
300	750	515	450	364	46	16×33	3.5	1470	1180
350	850	580	510	422	52	16×36	4	1555	1245
400	950	660	585	474	58	16×39	4	1650	1280
450	4050	685	610	524	60	20×39	4	1817	1415
500	1150	755	670	576	62	20×42	4	1990	1560
PN63 排渣閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	b	z×d	f	H	H1
50	250	180	135	88	26	4×22	3	444	340
80	310	215	170	121	30	8×22	3	636	508
100	350	250	200	150	32	8×26	3.5	830	680
150	450	345	280	204	38	8×33	3.5	984	800
200	550	415	345	260	44	12×36	3.5	1094	875
250	650	470	400	212	48	12×36	3.5	1270	1010
300	750	530	460	364	54	16×36	3.5	1470	1180
350	850	600	525	422	60	16×39	4	1555	-
400	950	670	585	474	66	16×42	4	1650	1280
450	1050	715	630	524	70	20×42	4	1817	1415
500	1150	800	705	476	76	20×48	4	1990	1560

　　

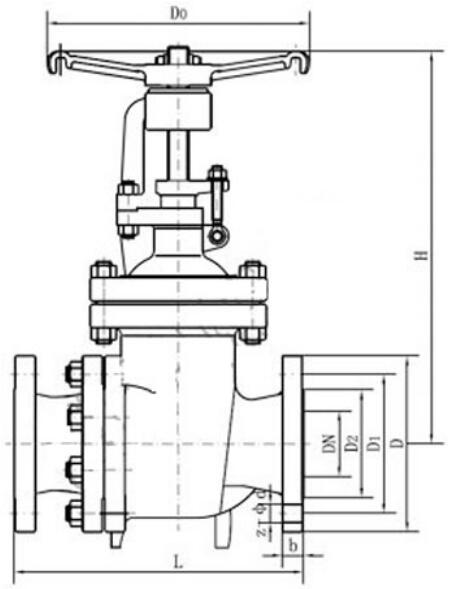

　　結構圖片
