產品用途
　　
　　鍛鋼閘閥按照API 602標準設計制造，提供三種閥蓋設計形式：螺栓式閥蓋,焊接式閥蓋,壓力自緊密封閥蓋,用戶可根據需要選用不同的形式，鍛鋼閘閥提供法蘭、NPT螺紋、焊接式三種連接方式，適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
　　
　　產品特點
　　1. 全徑或縮徑；
　　2. 明桿支架式（OS & Y）；
　　3. 自定心壓板壓套式；
　　4. 螺栓連接、纏繞墊片密封式閥蓋；
　　5. 螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋；
　　6. 整體式上密座；
　　7. 承插端符合ASMEB16.11；
　　8. 螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。
　　
　　執行標準
　　設計規范：JB/T 7746、API602
　　結構長度：JB/T 7746、工廠規范
　　承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
　　試驗與檢驗：JB/T 9092、API598
　　壓力-溫度：GB/T 9131、ANSI B16.34
　　產品標識：GB/T 12220、MSS SP25
　　供貨規范：JB/T 7928
　　
　　產品型號

材質	國標型號	美標型號
A105	ZD41H/Y-16C	ZD41H/Y-C150
	ZD41H/Y-25	ZD41H/Y-C300
	ZD41H/Y-40	ZD41H/Y-C600
	ZD41H/Y-64	ZD41H/Y-C900
	ZD41H/Y-100	ZD41H/Y-C1500
	ZD41H/Y-160	ZD41H/Y-C2500
304SS	ZD41H/Y-16P	ZD41H/Y-C150P
	ZD41H/Y-25P	ZD41H/Y-C300P
	ZD41H/Y-40P	ZD41H/Y-C600P
	ZD41H/Y-64P	ZD41H/Y-C900P
	ZD41H/Y-100P	ZD41H/Y-C1500P
	ZD41H/Y-160P	ZD41H/Y-C2500P
316SS	ZD41H/Y-16R	ZD41H/Y-C150R
	ZD41H/Y-25R	ZD41H/Y-C300R
	ZD41H/Y-40R	ZD41H/Y-C600R
	ZD41H/Y-64R	ZD41H/Y-C900R
	ZD41H/Y-100R	ZD41H/Y-C1500R
	ZD41H/Y-160R	ZD41H/Y-C2500R

　　
　　產品性能規范

鍛鋼閘閥主要性能規范
公稱壓力（Mpa）	實驗壓力			工作溫度（℃）
	強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4	6	4.4	0.6
6.4	9.6	7.04	0.6
10	15	11	0.6

　　
　　主要零件材質

鍛鋼閘閥主要零件材質
零件名稱	材質
閥體/閥蓋	A105	304SS	316SS
閘板	A105	304SS	316SS
閥桿	13Cr	304SS	316SS
填料	柔性石墨	PTFE編織	PTFE編織
墊片	304L+石墨	304L+PTFE	316L+PTFE
壓蓋	A105	304SS	316SS
填料壓環	A105	304SS	316SS

　　

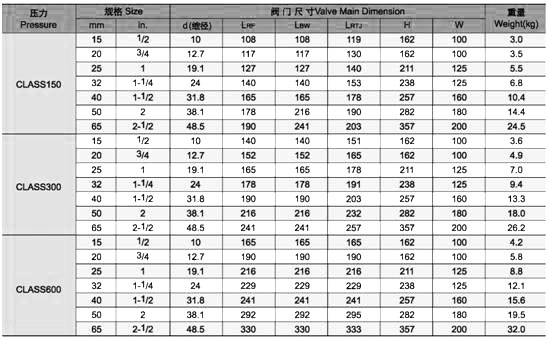

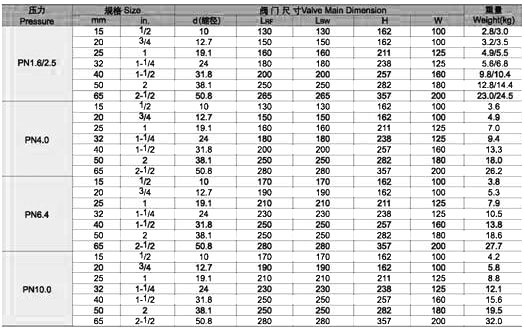

　　主要外形連接尺寸
