D941X 電動開關蝶閥
　　電動開關蝶閥 產品概述
　　電動開關蝶閥的主要優點：結構簡單，體積小重量輕，造價低，安裝在高空暗道，也可調節流量介質。流體阻力較小，中大口徑的電動開關蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，電動開關蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，無論在任何情況下均具有優良的密封性能(最高可達零泄露)。電動開關蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
　　
　　電動開關蝶閥 主要特點
　　
　　1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
　　
　　2、操力矩小，操作方便，省力靈巧。
　　
　　3、可以任何位置安裝，維修方便。
　　
　　4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
　　
　　5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
　　
　　電動開關蝶閥 主要技術參數
　　
　　閥體

閥體形式	直通鑄造閥
公稱通徑	DN20 ～1000 mm
公稱壓力	PN0.6 、1.0、1.6 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5- 1981、GB/T9113、HG20 594-97、HG2 0618-97等
連接形式	法蘭式、對夾式
閥蓋形式	整體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

　　
　　閥內件

閥板形式	蝶形
流量特性	線性

　　
　　執行機構

執行器型號	DZW、HQ、DSR、381R
主要技術參數	電源電壓：220V/ 50Hz、380V/ 50Hz、輸入信號：4-20mA 或1-5V·D C、輸出信號：4-20 mA· DC
	防護等級：相當IP67、隔爆標志：ExdⅡBT 4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

　　
　　注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
　　

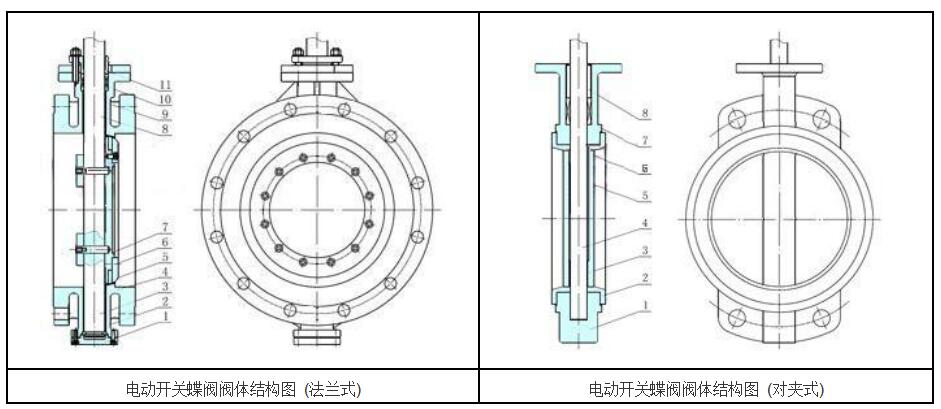

　　電動開關蝶閥 主要內部結構圖
　　電動開關蝶閥 主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M	1	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316	2	密封圈	NBR丁晴橡膠、PTFE、尼龍
3	下閥軸	2Cr13、304、316、316L	3	下軸套	銅合金、304、316
4	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M	4	閥桿	2Cr13、304、316、316L
5	密封圈	NBR丁晴橡膠、PTFE、尼龍	5	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	壓板	HT200、WCB、CF3、CF3M、CF8、CF8M	6	上軸套	銅合金、304、316
7	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M	7	填料	聚四氟乙烯/柔性石墨
8	上閥軸	2Cr13、304、316、316L	8	填料壓套	25、35、304、316
9	上軸套	銅合金、304、316	注：在環境較苛刻場合亦可根據客戶現場要求特定材質。
10	填料	聚四氟乙烯/柔性石墨
11	填料壓套	HT200、WCB、CF3、CF3M、CF8、CF8M

　　
　　電動開關蝶閥 主要性能參數

公稱通徑DN(mm)		50-1800
公稱壓力	PN (MPa)	0.6	1	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。

　　

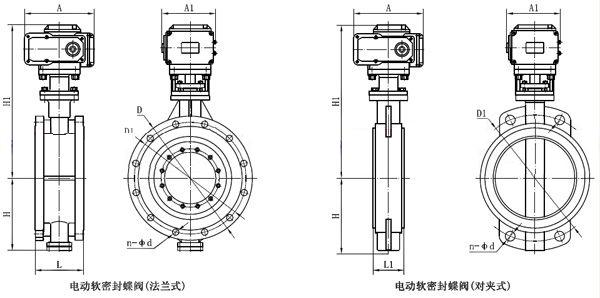

　　電動開關蝶閥 主要外形及連接尺寸

公稱通徑 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法蘭式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
	對夾式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4月18日	4月18日	8月18日	8月18日	8月18日	8月22日	12月22日	12月26日	12月26日	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根據所配執行機構而定
A		根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

　　
　　注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
